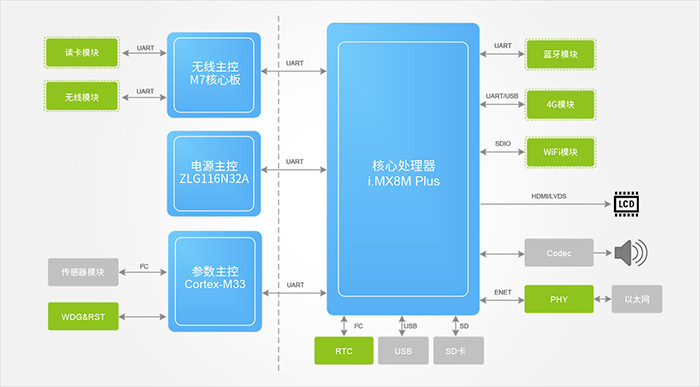

功能框图
医用监测仪方案采用NXP i.MX 8M Plus作为主控,作为NXP首款嵌入式多核应用处理器,采用了先进的工艺技术构建,提供更快的速度和更高的电源效率,采用8M Plus系列处理器,可满足双屏显示,针对的是高端医用监测仪方案。
方案推荐主控
i.MX 8M Plus系列:
多核处理和内存接口
- 4个Cortex®-A53,高达1.8GHz;
- Cortex®-M7,高达800MHz;
- 32/16位DDR3L、DDR4、LPDDR4,高达4.0GT/s;
机器学习与视觉
- 摄像头接口:2个MIPI CSI;
- 神经处理单元(NPU):最多提供2.3 TOPS;
- 双图像信号处理器(ISP):分辨率高达12MP,
- 输入速率高达375MPixels/s;
先进的多媒体和显示器
- 影片解码:1080p60、h.265 / 4、VP9、VP8;
- 影片编码:1080p60、h.265/4、VP8;
- GPU:16 GFLOPS(高精度)OpenGL® ES 3.1, Vulkan® , Open CLTM1.2 FP, OpenVGTM 1.1;
- 音频:18x I2S TDM、DSD512、S/PDIF Tx + Rx、8通道PDM麦克风输入、eARC、ASRC;
- 低功耗语音加速器: Tensilica® HiFi4 DSP @ 800 MHz;
- 显示:MIPI-DSI、HDMI 2.0b Tx、LVDS (4/8通道) Tx;
先进的多媒体和显示器
- 2个USB 3.0/2.0 OTG,带C型PHY;
- PCIe Gen 3;
- 3个SDIO 3.0;
- 2个CAN-FD;
- 2个千兆以太网,具有AVB、IEEE 1588、EEE和1个w/ TSN;
工业可靠性
- 内存带纠错码(ECC);
- DDR串联ECC,用于LPDDR4、DDR4、DDR3L;
- 14 FinFET工艺,软错误率低;
操作系统
- Linux® , Android® , FreeRTOS
封装和温度
- FCBGA, 14x14 0.5mm间距;
- 消费电子(0°C至95°C Tj);
- 工业控制(-40°C至105°C Tj)。
