• 汽车无线充电方案

    面向Qi协议无线充电、NFC应用

汽车15W多线圈无线充电方案可用于Qi协议无线充电评估,包含无线充电模块、NFC模块和CAN通信模块,可以为苹果、华为、三星、小米等支持Qi协议无线充电的手机和电子设备充电。

  • 基于WPC MP-A9 (恩智浦拓扑);

  • 15W无线充电平台多线圈自由位置,具有固定频率;

  • 集成的片上数字解调;

  • 支持FOD,基于质量因子(Q因子)变化和校准功率损耗计算;

  • 支持多种类型的RX调制信号(交流电容、交流电阻和直流电阻);

  • 支持低待机功耗和点火控制逻辑;

  • 面向安全的完整NFC支持(RFID标签保护)、个性化、BT/Wi-Fi配对和认证应用;

  • 支持其他功能,如NFC,CAN和触摸感应;

  • 过压/过流/过温保护;

  • 基于软件的解决方案,提供最大的设计自由和产品差异化特点;

  • 功率传输效率超过70%。

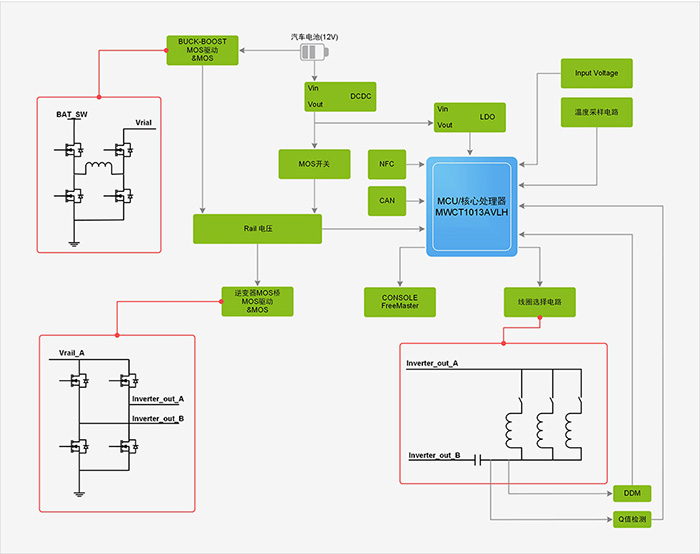

功能框图

产品推荐

序号器件名称型号厂家
1MCUMWCT1013AVLHNXP
2NFCNCF3340NXP
3LDO完整型号信息请联系我司销售获取NXP
4DCDCNXP
5CAN收发器NXP
6MOS驱动ON
7比较器ON
8模拟开关ON
9二极管Nexperia
10晶体管ON / Nexperia

应用方向

汽车无线充电

主要应用

汽车级全功能NFC

主要应用

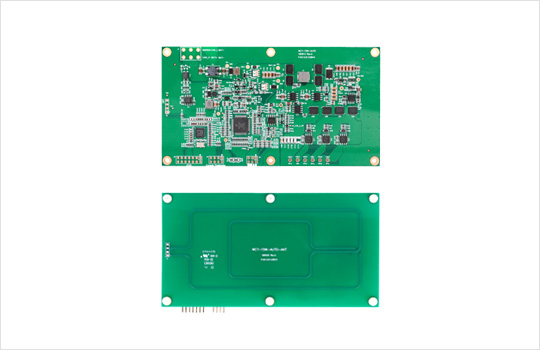

参考设计

WCT-15W-AUTO

  • 32位 56800EX内核

  • 高达100Mhz运行频率

  • 支持CAN/LIN/IIC/SCI/SPI

  • 支持NFC应用

  • 采用超低静态电流的LDO,必要时进入低功耗模式

  • 预留CAN /UART/JTAG接口,便于调试,测试

  • 完整的硬件设计资料

  • 完整的软件设计资料

  • 模拟工况测试数据,电容完整数据特征等

  • 高低温特殊环境测试数据,电容数据特征分析等

资料下载

快速入门
