• 图像显示应用芯片ZMP110X

    Arm9内核,内置DDR2、音频Codec、开源GUI

ZMP110XP144C是致远微电子推出的首款多媒体控制和图像显示应用芯片,采用Arm9内核架构,内部集成DDR2 SDRAM存储器、音频Codec、视频编解码、ISP处理器和图像处理单元等多种控制器。支持BT.601/MIPI CSI-2标准摄像头接口和RGB/MIPI-DSI显示接口。同时还具有SPI/UART/MMC/SD等丰富的外设接口。高集成度大大降低了设计难度,帮助客户缩短硬件开发周期,快速完成产品开发。

硬件高集成化

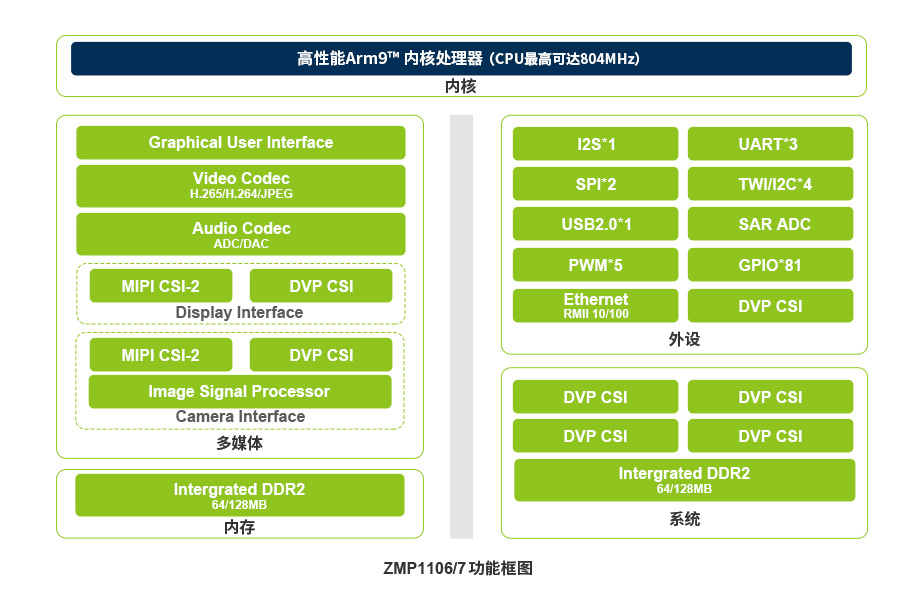

主频最高可达804MHz的高性能Arm9处理器,内部集成DDR2 SDRAM存储器、音频Codec、视频编解码、ISP处理器和图像处理单元等多种控制器,同时具有SPI/UART/Ethernet/MMC/SD多种外设。

丰富的多媒体特性

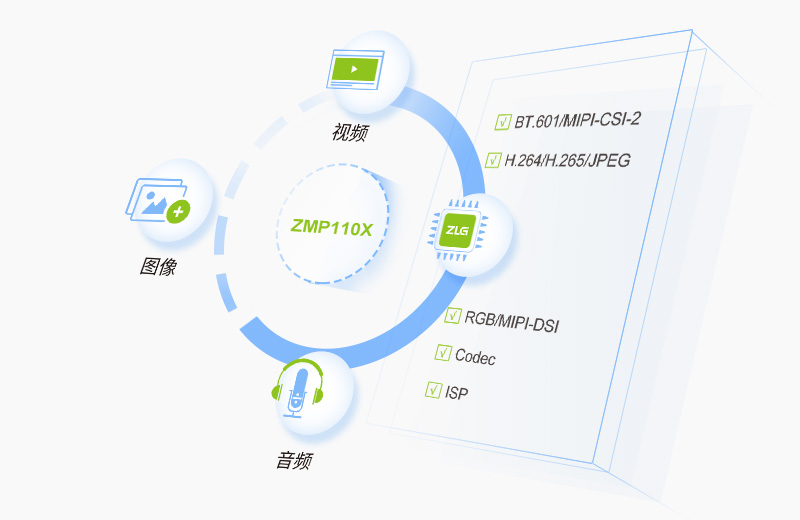

支持BT.601/MIPI-CSI-2标准摄像头接口,摄像头支持ISP,支持RGB/MIPI-DSI显示接口,支持H.264/H.265/JPEG编解码,内置音频Codec,可直接驱动耳机。

适配开源GUI,轻松完成界面设计

内置图像处理单元,已适配开源GUI,可以轻松完成精美炫酷的界面设计。

了解开源GUI

广泛的应用场景

ZMP110XP144C是低成本的图像显示应用芯片,可广泛应用于工业控制显示、医疗仪器显示、智能楼宇门禁和广告机等多媒体系统。

丰富的开发资料

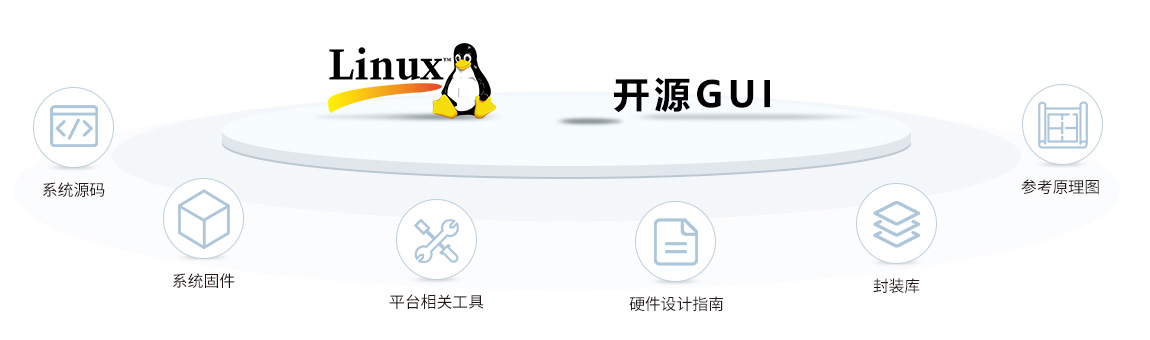

基于Linux+开源GUI平台,提供丰富的适配例程、硬件设计资料和指导文档等。

选型表下载
    MultimediaPeripheralsAnalog
产品型号Core内存最高工作频率MIPI CSI-2DVP CSI图像处理器ISPJPEG/H.265&H.264RGB LCDMIPI LCDI2SUARTSPII2CUSB 2.0MMC/SD/SDIOEthernetPWMGPIOADCDAC工作温度封装
ZMP1106P144CArm926EJ-STM 64MB804MHz2路1路支持支持1路1路1路3路2路4路1路 USB 2.0 HOST/Slave3路1*RMII 10/1005路最大81路1路 16位ADC1路 22位DAC-40℃~+80℃LQFP144
ZMP1107P144CArm926EJ-STM128MB804MHz2路1路支持支持1路1路1路3路2路4路1路 USB 2.0 HOST/Slave3路1*RMII 10/1005路最大81路1路 16位ADC1路 22位DAC-40℃~+80℃LQFP144

开发套件型号

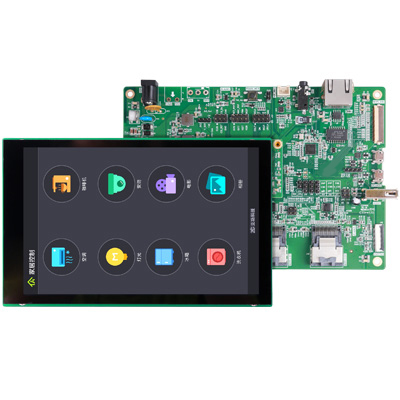

  • ZMP1107_EVB

支持芯片

  • ZMP1107

开发套件特性

  • 基于Linux+AWTK适配ZMP1107_EVB开发平台;
  • 提供摄像头调试工具isptool与音频效果调试工具audiotool;
  • 提供UART接口和USB接口烧写工具,支持各种SPI-Nor Flash;
  • 提供基于ZMP1107芯片特性与硬件资源开发的平台库;
  • 为用户开发提供平台相关的GUI,音视频编解码,摄像头等API接口;
  • 视频编解码支持H.264/H.265/JPEG;
  • 音频编解码支持G.711/AAC/MP3/AMR/ADPCM;
  • 基于平台库各个接口提供了完善的开发例程。
