无钥匙启动系统Passive Keyless Go非常适合应用于高档摩托车系统,安装PKG系统的车辆,车主只需要随身携带,不需要掏出钥匙,就可以完成解车头锁、启动车辆等操作。该系统不仅可以提高摩托车防盗性能、而且提高了使用时的舒适性和便捷性,给用户提供一个全新的驾驶体验。

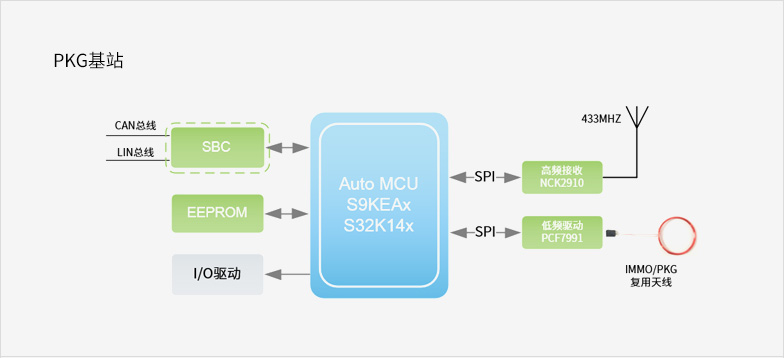

功能框图

PKG基站

PKG基站低频发射和IMMO采用NXP PCF7991芯片,该芯片支持IMMO/PKG天线复用,IMMO通讯距离可达4~5cm,低频距离可达2m。高频接收采用NXP NCK2910芯片,该芯片支持多频点自主分时Polling。主控MCU可以根据方案需求采用NXP S9S08DZ、S9S12、SKEA、S32K等系列芯片。

PKG遥控器

智能钥匙采用NXP NCF29A1系列芯片,该芯片集成了3D低频驱动、高频发射器、硬件加密算法单元,内置MRKIII-e 16bits安全内核,兼容Transponder功能。外部电路结构简单,只需搭配极少量外围器件,是一个高集成度的单芯片解决方案。



方案推荐主控

其他主控



方案推荐器件



方案推荐器件

其他器件



方案推荐器件

其他器件

产品推荐

序号器件名称型号厂家
1汽车MCUS32K144NXP
2汽车MCUKEAZ128NXP
3LF基站芯片PCF7991NXP
4高频芯片NCK2910/NCK2912NXP
5钥匙芯片NCF29A1/ NCF29AE / NCK29A7 / NCK29A3NXP
6钥匙芯片PCF7952 / PCF7953NXP
7SBC芯片完整型号信息请联系我司销售获取NXP
8EEPROM复旦微
10晶体JYEG

应用方向

摩托车PKG

电动车一键启动

参考设计

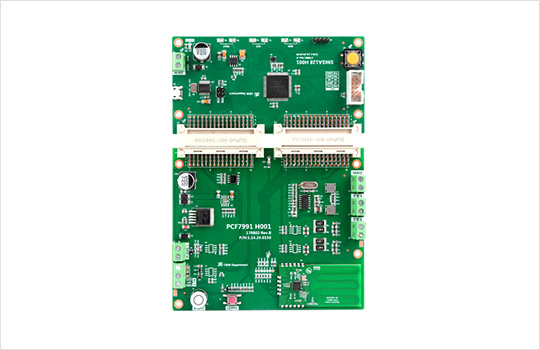

PKG基站评估板:PCF7991 H001

  • 低频驱动芯片:PCF7991

  • 高频接收芯片:NCK2910

  • 1路IMMO/PKG复用天线接口

  • CAN接口

  • LIN接口

  • 预留2路LF天线接口

  • 完整的硬件设计资料

  • 完整的软件设计资料

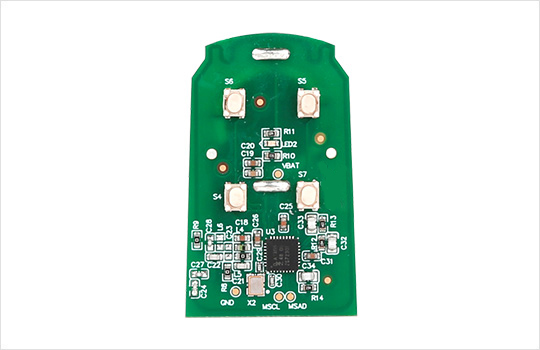

PKG遥控钥匙评估板:NCF29A1 H001

  • NCF29A1单芯片解决方案

  • 预留4个按键

  • 完整的硬件设计资料

  • 完整的软件设计资料

资料下载
