硬件高集成化

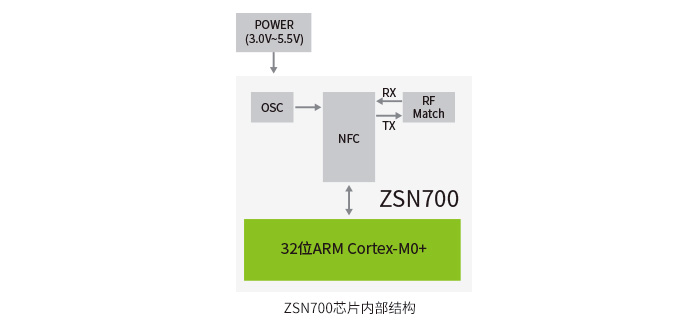

集成时钟电路、RF收发匹配电路;集成低功耗32位Cortex®-M0+微处理器,工作频率最高48MHz,256K的Flash,
32K的SRAM, 50个通用I/O;LGA68封装,10mm*10mm*0.95mm,外形小巧使用便捷。

带读卡功能的32位Arm® Cortex®-M0内核微控制器,最高工作频率可达48MHz,集成支持符合ISO/IEC 14443 A/B协议的读卡器,内置高速存储器,丰富的增强型I/O端口和外设连接到AHB和APB总线。具有高整合度、高抗干扰、高可靠性和超低功耗的特点。
硬件高集成化
集成时钟电路、RF收发匹配电路;集成低功耗32位Cortex®-M0+微处理器,工作频率最高48MHz,256K的Flash,
32K的SRAM, 50个通用I/O;LGA68封装,10mm*10mm*0.95mm,外形小巧使用便捷。

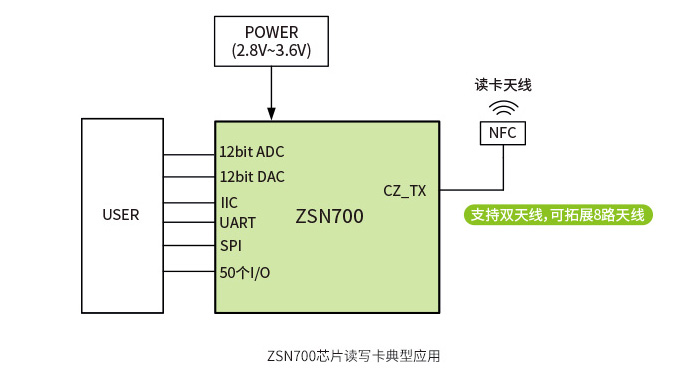

读卡典型应用,外围电路极简设计
用户只需给芯片供电,配合相应的通信接口和读卡天线板,即可实现读卡功能。

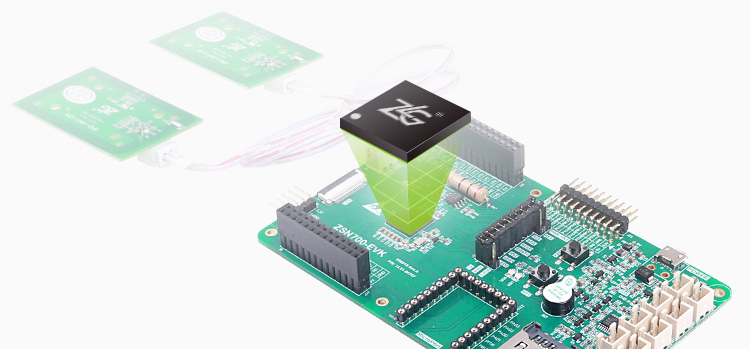

适配AMetal SDK,极大简化专用外设开发过程

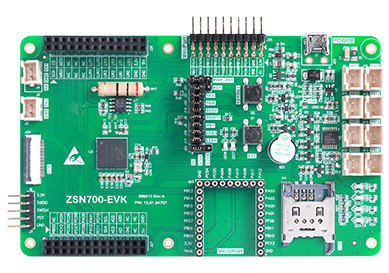

ZSN700-EVK评估套件采用AMetal SDK硬件设计标准,可灵活扩展MiniPort、MicroPort标准接口模块。软件配套开源AMetalSDK, 提供了丰富的组件及应用示例;提供标准API接口,实现外设操作标准化,极大简化了专用外设的开发过程。 同时开放硬件层和驱动层接口,满足特殊需求的应用使用。

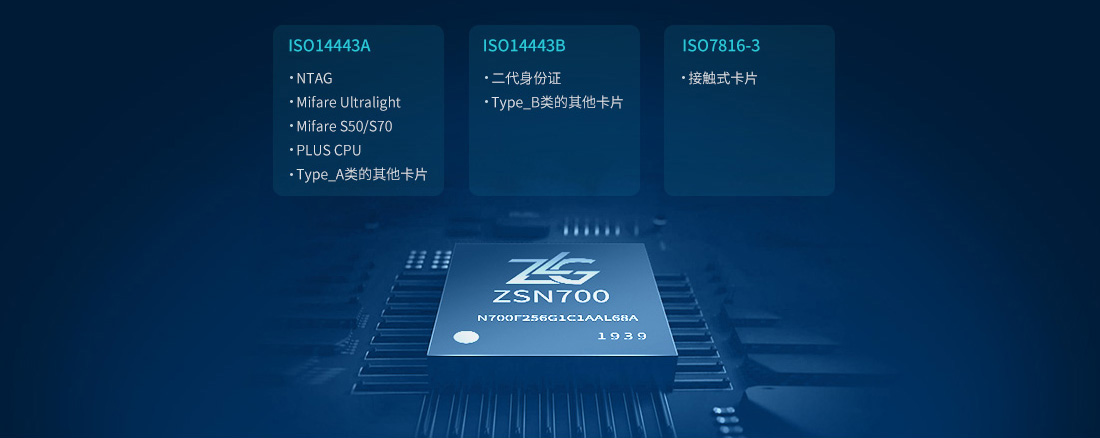

提供操作各类常用卡片的API函数接口
调用API函数可直接操作Mifare S50/S70、Mifare Ultralight、NTAG、PLUS CPU、二代身份证等常用卡片。

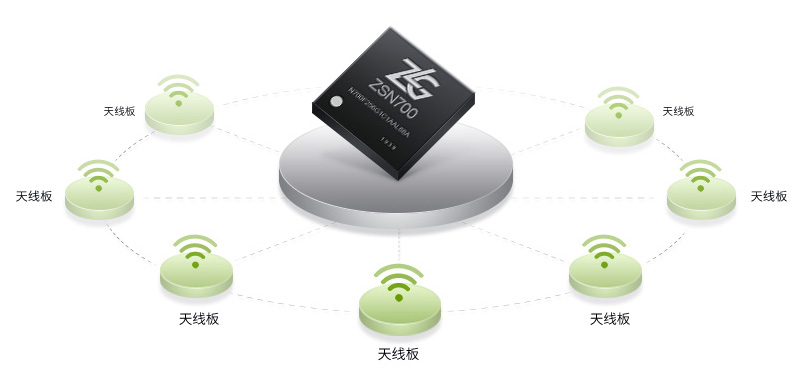

支持天线通道拓展功能
天线通道拓展功能能够实现多点读卡,实现真正的一“芯”多用,有效节省软硬件成本。
低功耗
支持低功耗的外部卡片侦测功能,方便电池供电模式下的应用场合。

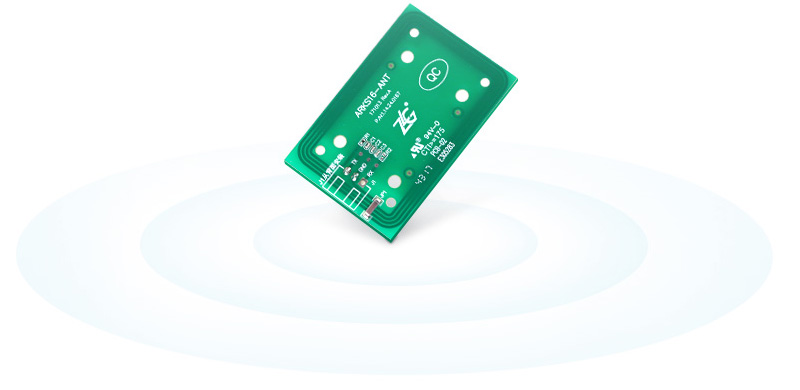

可选用标配天线板
省去设计读卡天线板的流程,降低开发难度,有效缩短项目研发周期。
提供丰富的软硬件参考资料
提供芯片手册、配套评估套件、AMetal示例源码、
硬件原理图与封装库和硬件设计指南等丰富参考资料,协助开发者快速完成产品设计。
定时器 | 模拟 | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 | 内核与系统 | Flash | SRAM | GPIO端口 | UART | LPUART | I2C | SPI | 通用16位定时器 | 低功耗16位定时器 | 高级16位定时器 | 可编程16位定时器PCA | 超低功耗脉冲计数器PCNT | 可编程20位看门狗电路 | RTC | 12bit SARADC | 12bit DAC | OPA | Vcomp | LVD | LVR | 低功耗检卡电流消耗 | 读卡协议 | 读卡距离 | 可拓展天线通道的数量 | 工作电压 | 温度范围 | 封装 |
ZSN700 | 32位Arm® Cortex®-M0处理器内核 | 256K字节 | 32K字节 | 50 | 4 | 2 | 2 | 1 | 4 | 2 | 3 | 1 | 1 | 1 | 支持 | 20 | 1 | 1 | 3 | 支持 | 支持 | 20uA | ISO/IEC 14443 A/B | 可达7cm(基于天线设计) | 8路 | 2.8V~3.6V | -40℃~+85℃ | LGA68 |
