系统级芯片，应用简单

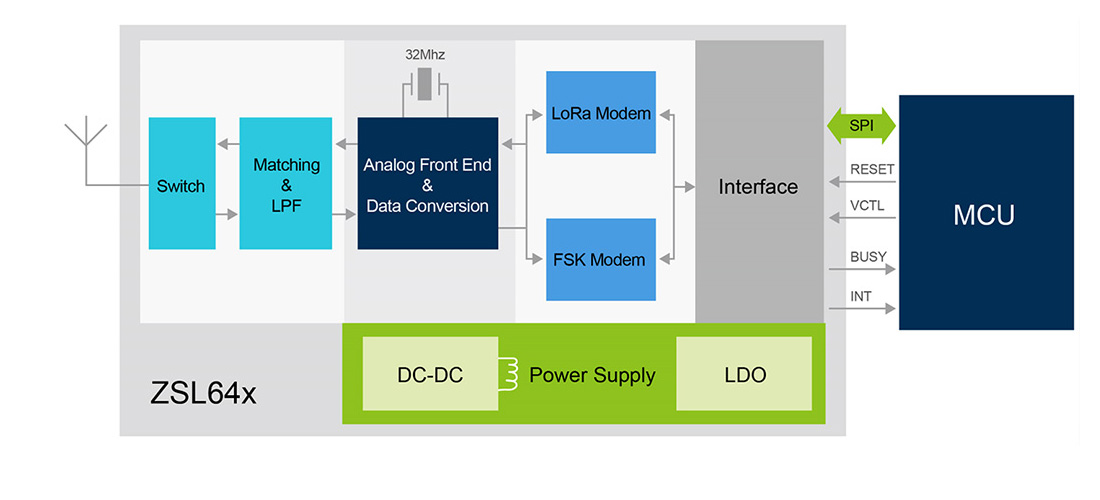

集成RF匹配、时钟、DC电路，LGA 封装
ZSL64x 为LoRa系统级芯片，该类型芯片集成RF匹配、时钟、DC电路，支持LoRa、(G)FSK调制模式，覆盖470-510MHz、863-870MHz、902-928MHz频段，基于频谱扩展技术，可更好的满足低功耗小数据远距离传输应用。

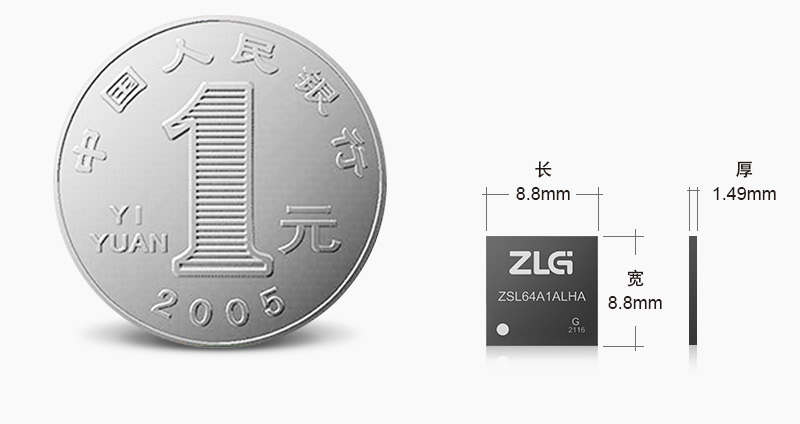

体积Mini：LGA 8*8*1.49mm^3

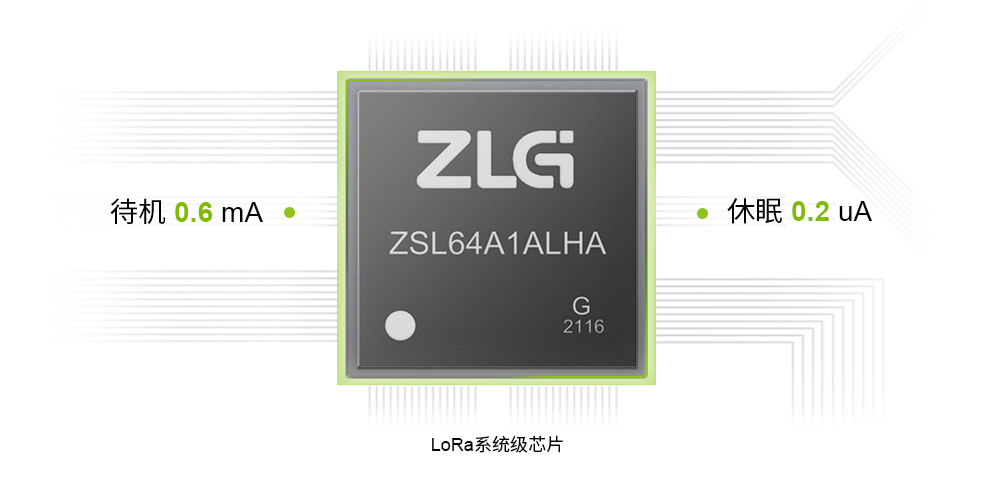

低功耗性能

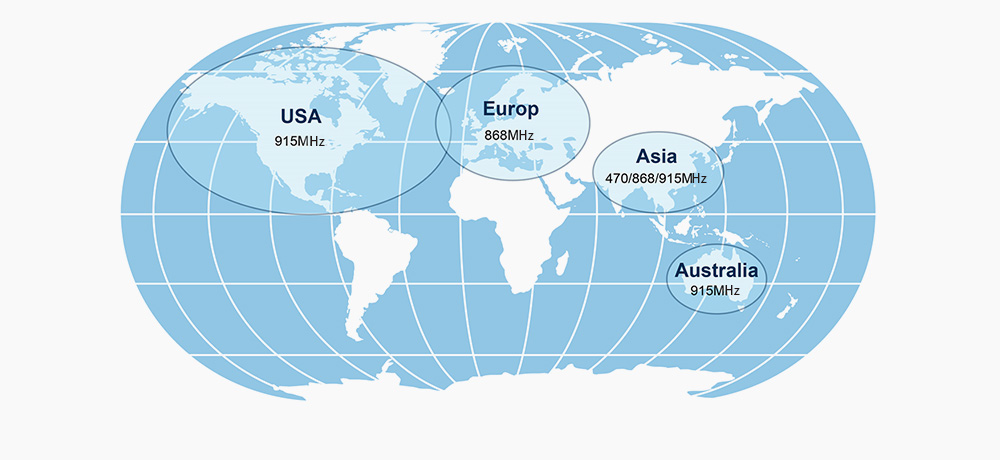

支持全球多频段应用
支持：470-510MHz、863-870MHz、902-928MHz
性能指标
ZSL64A1ALHA产品特性
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 最大输出功率 | 490MHz发射 | - | 21.5 | - | dBm |
| 输出谐波 | 最大功率发射 | - | -46 | -43 | dBm |
| 接收灵敏度 | BW_L=125KHz，SF=7 | - | -124 | - | dBm |
| 接收电流 | LoRa@125KHz，DC-DC模式 | - | 4.9 | - | mA |
| 发射电流 | 21.7dBm，490MHz | - | 125 | - | mA |
| 17dBm，490MHz | - | 70 | - | mA | |
| 14dBm，490MHz | - | 48 | - | mA | |
| 休眠电流 | 热启动 | - | 0.5 | - | uA |
| 冷启动 | - | 0.1 | - | uA | |
| LoRa调制带宽（BW_L） | 可编程控制 | 7.8 | - | 500 | KHz |
| LoRa扩频因子（SF） | 可编程控制 | 5 | - | 12 | - |
| ESD静电抗扰度 | 天线端口空气放电 | - | 8 | - | KV |
选型表下载
| 型号 | 工作频段 | 内置晶振 | 工作电压 | 温度范围 |
|---|---|---|---|---|
| ZSL64A1ALHA | 470~510MHz | 无源 | 1.8V~3.7V | -40℃~+85℃ |
| ZSL64B2ALHA | 863~870MHz | 无源 | 1.8V~3.7V | -40℃~+85℃ |
| ZSL64C3ALHA | 902~928MHz | 无源 | 1.8V~3.7V | -40℃~+85℃ |
| ZSL64A2ALHA | 470~510MHz | 有源 | 1.8V~3.7V | -40℃~+85℃ |
| ZSL64B3ALHA | 863~870MHz | 有源 | 1.8V~3.7V | -40℃~+85℃ |
