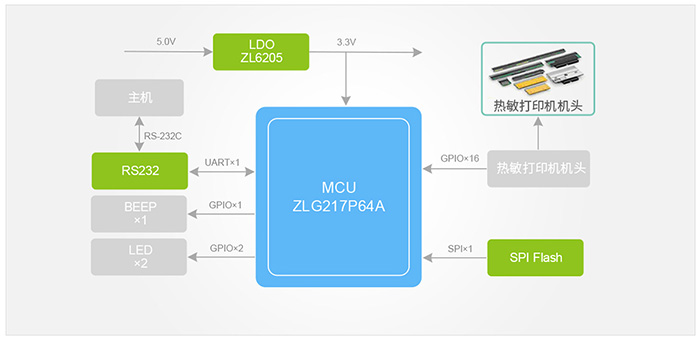

功能框图
热敏打印机中的主控采用ZLG217P64A设计，外置两个LED状态指示灯，外扩4MByte SPI Flash用于存储字库。UART转化为RS232电平串口与上位机通信，获取打印数据。通过ADC采集温度信息，防止过热，6路I/O控制加热半导体完成加热打印，4路I/O控制两路电机，一路用于走纸，一路用于切纸。

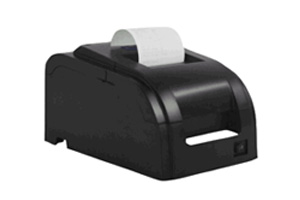

热敏打印机从上位机接收数据，对数据进行处理分析，将需要打印的信息发往打印头，MCU控制前驱电流，驱动打印头上安装的半导体加热元件，将打印头加热使热敏打印纸变色，控制电机运转和加热电阻的加热时间。
方案优势
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | MCU | ZLG217P64A | 致远微电子 |  |
| 2 | LDO | ZL6205 | 致远微电子 | |
| 3 | SPI Flash | 完整型号信息请联系我司销售获取 | ISSI |  |
| 4 | RS232 | 3Peak |  | |
