| Features | Industry-standard device(2.3 to 5.5 V) | NXP LV device (1.65 to 5.5 V) | NXP LV device with Agile I/O(1.65 to 5.5 V) | NXP LV device with dual Vcc for level translation | |
|---|---|---|---|---|---|
| 8-bit | Interrupt | PCA9534 | PCA(L)6408A | ||
| Interrupt&reset | PCA9538 | PCA9538A | PCAL9538A | ||
| Interrupt&pull-up | PCA9554 | PCA9554B | PCAL9554B | ||
| PCA9554A | PCA9554C | PCAL9554C | |||
| 16-bit | Interrupt | PCA9535 | PCA9535A | PCAL9535A | PCA(L)6416A |
| Interrupt& reset | PCA9539 | PCA9539A | PCAL9539A | ||
| Interrupt&pull-up | PCA9555 | PCA9555A | PCAL9555A |
I/O口扩展芯片可用于MCU/DSP通用I/O口的扩展，通过I2C扩展成8、16、24或40位 GPIO。尤其agile I2C GPIO是包括消除外部组件的功能，如上拉电阻、开漏输出、输出驱动控制和输入锁存器，以允许更快的软件开发和更健壮的固件性能，帮助设计人员减少电路板空间和复杂性，同时简化软件开发和降低总体系统成本。
当应用中需要额外的I/O口来连接ACPI电源开关、传感器、按钮、LED、风扇等时，可使用I/O扩展器件实现简单的解决方案。
输出：直接驱动LED, 风扇，继电器等开关控制，可驱动25mA电流。
输入：键盘输入，定时器/传感器等检测输入，带中断功能。
对于远距离很多个控制触点与主机之间的通讯，采用I2C I/O扩展技术，可大大简化多股排线布线不便的问题。
- 可选择 4，8，16，24，40位 I/O
- 准双向输出口，输出电流 100uA，吸入电流 20-25mA
- 每位可通过I2C 总线单独编程为输入或输出口（开漏/推挽）
- 总线接口：I2C (100/400/1000kHz)，SPI
- 推挽输出，输出电流 10mA，吸入电流 20-25mA，带中断和复位
- 集成 EEPROM, 5-bit 复用/1-bit 锁存
- 硬件复位，中断输出，输出允许控制
- 64 个I2C 从地址 (1MHz 器件)
- 更多特性（各个芯片独有的，例如电平转换，灵活I/O功能、中断，弱上拉，宽电压供电）
选型表下载
| Products | Voltage Nodes | I2C-bus (kHz) | VDD [min] (V) | VDD [max] (V) | No of VDD supplies | # of bits | Interrupt output pin | Reset input pin | No of Addresses | Output mode | Package Options |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PCA9555A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 16 | Yes | No | 8 | Totem pole | HWQFN24, TSSOP24 |
| PCA9670 | 2.7, 3.3, 3.6, 5 | 1000 | 2.3 | 5.5 | 1 | 8 | No | Yes | 64 | Quasi | HVQFN16, SO16, TSSOP16 |
| PCAL6408A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 2 | 8 | Yes | Yes | 2 | Totem Pole/Open Drain | HVQFN16, X2QFN16, XQFN16, TSSOP16 |
| PCAL6416A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 2 | 16 | Yes | Yes | 2 | Totem Pole/Open Drain | X2QFN24, VFBGA24, HWQFN24, TSSOP24 |
| PCAL6524 | 0.8, 1.2, 1.8, 2.7, 3.3, 3.6, 5 | 1000 | 0.8 | 5.5 | 2 | 24 | Yes | Yes | 4 | Totem Pole/Open Drain | UFBGA36, HUQFN32 |
| PCAL9535A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 16 | Yes | No | 8 | Totem Pole/Open Drain | HWQFN24, TSSOP24 |
| PCAL9538A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 8 | Yes | Yes | 4 | Totem Pole/Open Drain | HVQFN16, TSSOP16 |
| PCAL9539A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 16 | Yes | Yes | 4 | Totem Pole/Open Drain | HWQFN24, TSSOP24 |
| PCAL9554A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 8 | Yes | No | 8 | Totem Pole/Open Drain | HVQFN16, TSSOP16, HWQFN16 |
| PCAL9554B | 1.8, 2.7, 3.3, 6.5 | 400 | 1.65 | 5.5 | 1 | 8 | Yes | No | 8 | Totem Pole/Open Drain | TSSOP16 and HVQFN16 |

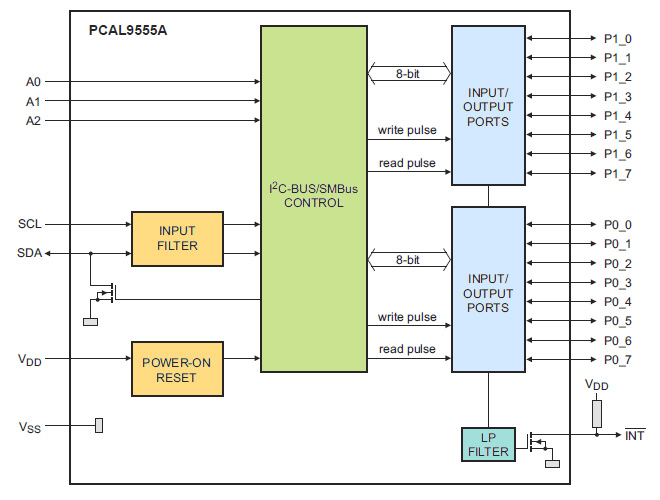

| PCAL9555A | 1.8, 2.7, 3.3, 3.6, 5 | 400 | 1.65 | 5.5 | 1 | 8 | Yes | No | 8 | Totem Pole/Open Drain | HWQFN24, TSSOP24 |
数据手册
- 点击选型表型号，下载数据手册
