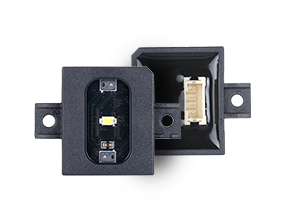

• CD100M满杯检测模块

    高集成度、防水防雾、智能识别、杯满即停

高集成度满杯检测模块CD100M,集成加热玻璃、PCBA及塑胶外壳于一体灌胶而成,具有防水、防雾等特点。模块采用双ToF红外识别技术,配合独有的满杯检测识别算法,可快速准确识别不同款式、不同高度杯子的状态(无杯、有杯、满杯),智能实现杯满即停。支持常温水、开水、牛奶、咖啡、茶水等液体。模块对外采用UART指令通信,简单便捷,可快速上手体验。

高集成度,易于开发

集成加热玻璃、传感控制PCBA、外壳于一体灌胶而成,避免用户繁琐而复杂的光学结构设计和电气测试,可直接匹配产品结构安装使用,内置有高亮白色LED照明灯,对外仅留5V供电和UART指令通信接口,简单便捷,可快速上手。

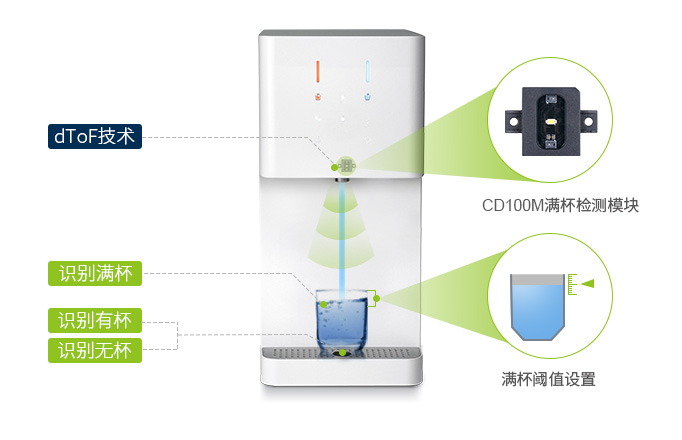

智能识别、杯满即停

双ToF红外识别技术,配合独有的满杯检测识别算法,可快速准确识别不同款式、不同高度杯子的状态(无杯、有杯、满杯),智能实现杯满即停。支持常温水、开水、牛奶、咖啡、茶水等液体。

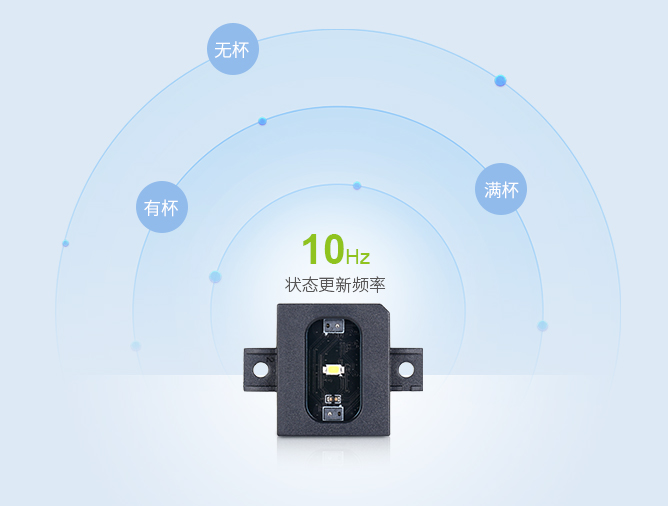

无杯、有杯、满杯状态自动更新

实时更新,速率可达10Hz。

支持开水,防水蒸气

模块盖板采用独特的加热玻璃,启动恒温加热可防止水蒸气凝结于盖板影响传感器检测;同时独有的满杯检测算法可以过滤掉空气中的水蒸气,防止误判。

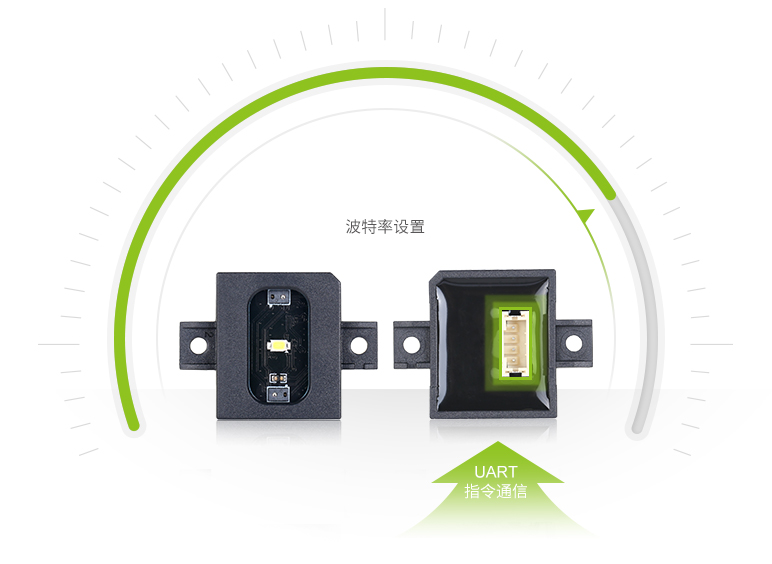

通信简单,快速上手

模块整体对外留有一个4pin接口,用于5V供电和UART通信。所有操作通过特有的指令收发控制即可完成,简单便捷,可快速上手。

选型表下载
型号供电电源通讯方式波特率可识别杯子状态状态刷新速率工作温度机械尺寸包装方式
CD100M5VUART可配置无杯、有杯、满杯10Hz0~70℃27mm×37mm托盘
