| 产品名称 | 最小输入电压 | Vin (max) (V) | Isw (typ) (A) | Iq (typ) (mA) | Vfb (V) | Package |
|---|---|---|---|---|---|---|
| MP28167 | 2.8 | 22 | 3 | 3 | QFN-16 (3x3) | |
| MP28167-A | 2.8 | 22 | 22 | 1 | QFN-16 (3x3) | |
| MP8860 | 2.8 | 22 | 1 | 1 | QFN-16 (3x3) | |
| MP8862 | 2.8 | 22 | 2 | 1 | QFN-16 (3x3) | |
| MP5461 | Vin1： 4.2 Vin2： 2.5 | Vin1：5.5 Vin2：5.5 | 0.2 | CSP-12(1.4x1.8) | ||
| MP28160 | 2.5 | 5.5 | 0.22 | CSP-12(1.4x1.8) | ||
| MP2155 | 2 | 5.5 | 2.2 | 0.08 | 0.496 | QFN-10 (3x3) |
| MP28163 | 2 | 5.5 | 2.9 | 0.07 | 0.496 | QFN-10 (3x3) |
| MP28164 | 1.2 | 5.5 | 4.2 | 0.025 | 0.5 | QFN-11 (2x3) |
| MP8859 | 2.8 | 22 | 3 | 1 | QFN-16 (3x3) |
随着便携设备越来越小型化，对电源的要求越来越高，为了延长电池的供电时间，需要电源芯片能做到在锂电池充满跟没电的时候都能满足稳定的输出，所以就有了升降压芯片的需求。

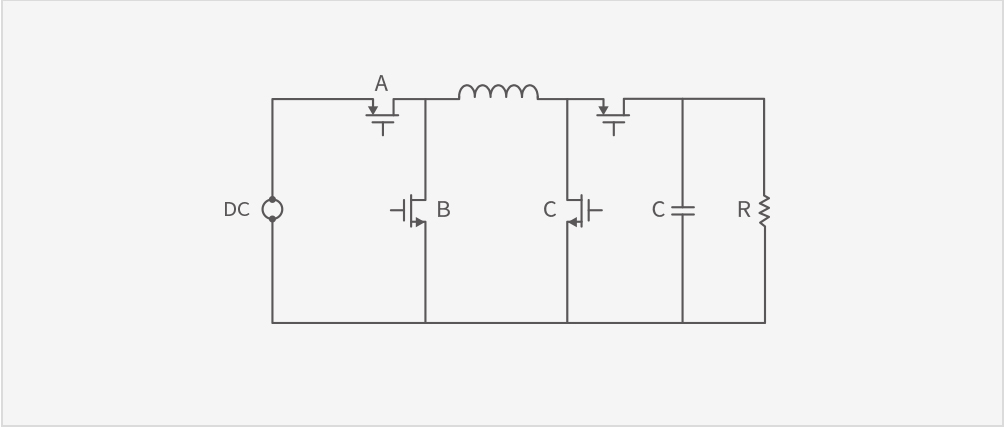

工作原理为：开关A/C同时导通，开关B/D同时导通，它通过四个开关的同时工作实现电压的同向升降压变换。
1、当开关A/C导通，B/D截止时，电源给电感L充电，电感电流上升，同时负载由滤波电容C1提供能量。
2、当开关B/D导通，A/C截止时，储存在电感中的能量给负载提供能量，同时又给滤波电容充电。
通过控制导通时间以及占空比来做到既可以升压也可以降压。
