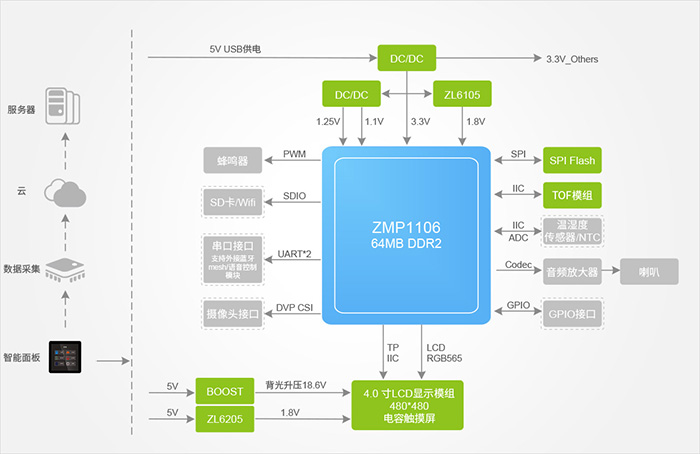

功能框图
核心处理器采用高性能处理器ZMP1106,处理器主频高达804MHz,芯片内置DDR2,性能强悍。显示模组采用的是4.0寸电容触摸屏,分辨率为480*480。搭载开源GUI引擎,页面美观顺滑。提供串口、SDIO、GPIO等接口供客户使用,可快速桥接BLE、WiFi、语音控制等模块;同时还集成ToF传感器作为距离检测系统,可实现“人近屏亮、人走屏灭”。板载多款传感器,可实现多种环境数据的测量。

立功科技针对市场应用需求,基于高性能处理器ZMP1106与开源GUI引擎设计开发了低成本86盒智能面板方案。芯片内部集成DDR2、图像和音视频处理器、带MIPI DSI/RGB LCD接口,在图像显示应用方面有着天然的优势。方案采用4.0寸高分辨率电容屏和标准86盒硬件结构,预留SDIO、UART、DVP CSI等接口,可快速与外部WiFi、蓝牙、语音控制等模块连接,灵活适配多种应用环境。
核心处理器采用高性能处理器ZMP1106,处理器主频高达804MHz,芯片内置DDR2,性能强悍。显示模组采用的是4.0寸电容触摸屏,分辨率为480*480。搭载开源GUI引擎,页面美观顺滑。提供串口、SDIO、GPIO等接口供客户使用,可快速桥接BLE、WiFi、语音控制等模块;同时还集成ToF传感器作为距离检测系统,可实现“人近屏亮、人走屏灭”。板载多款传感器,可实现多种环境数据的测量。
序号 | 器件名称 | 型号 | 厂家 | |
---|---|---|---|---|
1 | MCU | ZMP1106P144C | ZLG致远微电子 | ![]() |
2 | LDO | ZL6205A33TS5 | ZLG致远微电子 | |
3 | LDO | ZL6105A18S2 | ZLG致远微电子 | |
4 | 温度湿度传感器 | 完整型号信息请联系我司业务员获取 | 纳芯微 | ![]() |
5 | DCDC | MPS | ![]() | |
6 | Flash | ISSI | ![]() | |
7 | TOF | AMS | ![]() | |
8 | 看门狗芯片 | onsemi | ![]() | |
9 | LCD驱动芯片 | ON |
工业控制
智能楼宇
仪器显示
智能家居
高性能Arm9TM内核的ZMP1106处理器;
芯片内置DDR2、图像、音视频处理器,最高可支持24位RGB LCD,专为图像显示而生,为系统提供强劲性能;
搭载开源GUI引擎,页面美观,操作顺滑;

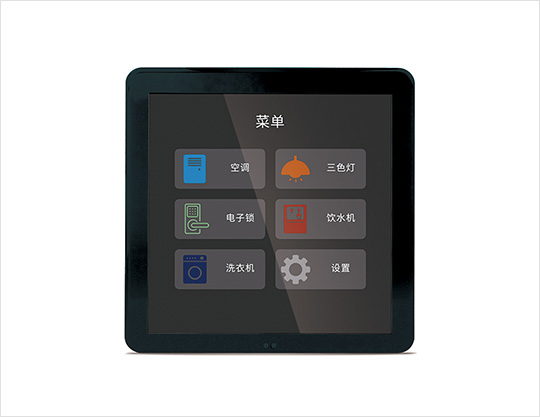

板载4.0寸高分辨率电容触摸屏,支持多点触摸;
板载TOF 1D距离传感器,实现“人近屏亮、人走屏灭”;
基于86盒的标准硬件结构,可与多种安装环境无缝结合;
提供串口、SDIO、GPIO等接口供客户使用,可快速桥接BLE、WiFi、语音控制等模块;
板载DVP CSI 摄像头接口,可扩展电子猫眼等应用。
