| AMP Part Number | Package | GPIO | Core Type (M4, z4, S12…) | CPU Frequency (MHz) | # of Cores | Lockstep | Total Flash Memory (KB) | EEPROM/ DataFlash (KB) | SRAM (KB) | DMA (channels) | Functional Safety | Security | LIN / UART/SCI | (D)SPI | I2C | I2S | CAN/ CAN-FD | SENT Tx | FlexRay | MLB | USB Type | Ethernet Type | SDHC Support | Timer Type | Number of independent timers | Timer Size | Channels | No. of ADC modules | Max ADC channels | ADC (resolution) | Analog Comparator | Analog Comparator Inputs | DAC | Additional Features | Video/ Display features | Debug | Voltage Range (V) | Ta Range (C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC5746CHK1AMKU6 | HLQFP 176 | 264 | z4,z2 | 160,80 | 2 | - | 3000 | 64 | 384 | 32 | ASIL-B | HSM | 16 | 8 | 4 | 3 | 8 | - | 2 ch | - | - | 1 10/100 | - | eMIOS,SWT | 4 | 16 bit | 96 | 2 | 99 | 10 bit/12 bit | 3 | 6 | 2 ch, 6 bit | MBIST,SAI | AVB | JTAGc | 3.3 to 5 | -40 to 125 |
| SPC5746CHK1AMMH6 | BGA 100 | 264 | z4,z2 | 160,80 | 2 | - | 3000 | 64 | 384 | 32 | ASIL-B | HSM | 16 | 8 | 4 | 3 | 8 | - | 2 ch | - | - | 1 10/100 | - | eMIOS,SWT | 4 | 16 bit | 96 | 2 | 99 | 10 bit/12 bit | 3 | 6 | 2 ch, 6 bit | MBIST,SAI | AVB | JTAGc | 3.3 to 5 | -40 to 125 |
| SPC5747CFK0AMKU6 | HLQFP 176 | 264 | z4,z2 | 160,80 | 2 | - | 4000 | 128 | 512 | 32 | ASIL-B | HSM | 16 | 10 | 4 | 3 | 8 | - | 2 ch | - | - | 1 10/100 | Yes | eMIOS,SWT | 4 | 16 bit | 96 | 2 | 144 | 10 bit/12 bit | 3 | 6 | 2 ch, 6 bit | MBIST,SAI | AVB | JTAGc | 3.3 to 5 | -40 to 125 |
| SPC5748GHK0AMKU6 | HLQFP 176 | 129 | z4,z2 | 160,80 | 3 | - | 6000 | 192 | 768 | 32 | ASIL-B | HSM | 18 | 10 | 4 | 3 | 8 | - | 2 ch | 1 | USB 2.0 | 2 10/100 | Yes | eMIOS,SWT | 4 | 16 bit | 96 | 2 | 64 | 10 bit/12 bit | 3 | 24 | 2 ch, 6 bit | MBIST,SAI | AVB | JTAGc,Nexus | 3.3 to 5 | -40 to 125 |
| SPC5748GHK0AMMN6 | BGA 324 | 246 | z4,z2 | 160,80 | 3 | - | 6000 | 192 | 768 | 32 | ASIL-B | HSM | 18 | 10 | 4 | 3 | 8 | - | 2 ch | 1 | USB 2.0 | 2 10/100 | Yes | eMIOS,SWT | 4 | 16 bit | 96 | 2 | 64 | 10 bit/12 bit | 3 | 24 | 2 ch, 6 bit | MBIST,SAI | AVB | JTAGc,Nexus | 3.3 to 5 | -40 to 125 |

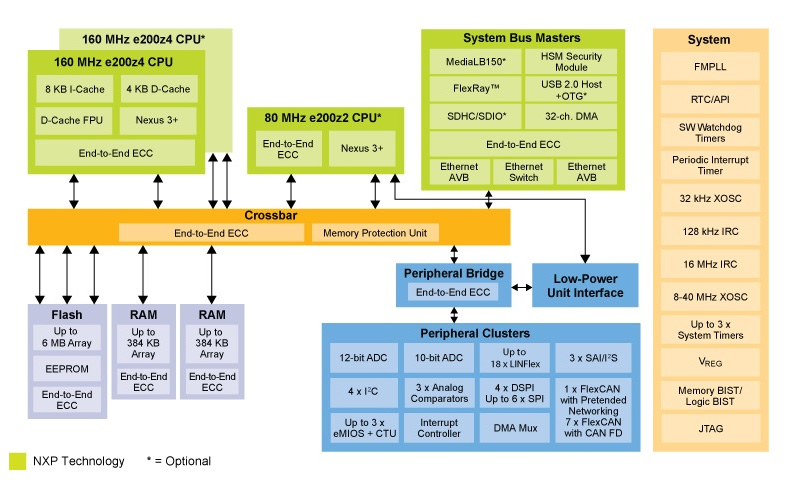

MPC574xB/C/G MCU系列提供高度集成的单芯片安全解决方案，面向新一代中央车身控制、网关和工业控制应用。
- 增强的低功耗功能提供更高能效的操作，增加了功能；
- 硬件安全模块保护ECU免受各种攻击；
- 支持功能安全，使汽车安全系统更容易符合ISO 26262和ASIL更高等级；
- 综合开发工具，简化和加速系统设计。
性能
- 最多两个Power Architecture e200z4双触32位内核
- 最高运行频率160 MHz
- 单精度浮点运算
- 8 KB指令缓存和4 KB数据缓存
- 可显著增加代码密度的可变长度编码(VLE)
- 最多1个Power Architecture e200z2单触32位内核
- 最高运行频率80 MHz
- 可变长度编码
闪存和SRAM
- 最多6 MB闪存，具有纠错编码(ECC)功能
- 3端口闪存控制器
- 最高768 KB SRAM，带ECC
- 3个RAM端口
数据连接与通信
- 支持1588和MII/RMII的10/100以太网
- 多队列AVB支持
- 可选第二个带以太网交换机的10/100以太网模块
- 支持3引脚和6引脚接口的Media LB (MLB150)，速度最高可达2048 fs
- 一个USB 2.0 Host (USBSPH)和一个USB 2.0 Device (USBOTG)，带ULPI支持
- 一个双通道FlexRay控制器，带128消息缓冲
- 18 LIN Flex (1套Master/Slave，17个Master)
- 8个增强型FlexCAN模块，带CAN FD支持和可配置缓冲器
- 多队列AVB支持
- 可选第二个带以太网交换机的10/100以太网模块
- 一个安全数字硬件控制器(µSDHC)，支持安全数字输入输出(SDIO)和MMC
- 4个I2C模块
- 3个同步音频接口(SAI)，能够支持6个立体声音频通道
- 4个Deserial Peripheral Interface (DSPI)模块，提供支持外部SPI控制灯泡/LED驱动的额外特性
- 6个串行外设接口(SPI)模块
低功耗
- 低功耗单元(LPU)模式，允许e200z2内核在低功耗模式中绕过交叉开关
- 在LPU模式下仅驱动器件的一部分
- 3个模拟比较器，提供24个比较输入
- 待机模式下可完全处理定期监控例程
- 通过LPU模式下的高级CAN过滤、唤醒功能和可用性提供虚拟网络支持
安全和安防
- 硬件安全模块(HSM)支持高级安全管理
- 专为ISO 26262流程而设计，满足更高等级的ASIL系统
- 端到端纠错编码(ECC)
- 用户可选择的存储器内置自检(MBIST)和逻辑BIST(LBIST)功能
- 可以启用，独立于复位条件和运行时状态，也可以禁用
- 故障采集与控制单元(FCCU)可采集故障信息，并根据严重性发出中断和复位命令
- 电压和时钟监测仪
- 超级可靠的MCU
选型表下载
开发板型号
- DEVKIT-MPC5748G
支持芯片
- SPC5748GHK0AMKU6
- SPC5746CHK1AMKU6
- SPC5747CFK0AMKU6
特性
- 176引脚LQFP封装的MPC5748G
- 板载OpenSDA调试电路
- 8个LED
- 电源LED指示灯
- ADC电位计，两个按键
- USB转串行接口
- 支持以太网、USB、FlexRay、CAN和LIN接头
