• 12V无刷电机控制方案

    丰富的电机驱动算法积累与行业经验

S12ZVM Motor EVB是一款基于S12MagniV系列16位高集成度MCU,面向2相DC和3相BLDC或PMSM电机控制应用的评估套件,适用于通用汽车和高可靠性工业应用原型制作和演示。

  • 高度集成的电机芯片,缩减PCB面积和器件数量;
  • 支持传统的六步换向控制方法;
  • 支持单双电阻采样的磁场定向控制(FOC)方法;
  • 板子最大工作功率可达500W;
  • 具备过/欠压、过流、过温、堵转、空转、MOS管检测等软硬件保护。

功能框图



方案推荐主控

其他主控

产品推荐

序号器件名称型号厂家
1MCU主控S912ZVML12F1WKHNXP
2CAN收发器完整型号信息请联系我司销售获取NXP
3MOSFETNexperia

应用方向

HVAC鼓风机

发动机冷却风扇

雨刷系统

燃油泵或水泵等汽车应用

参考设计

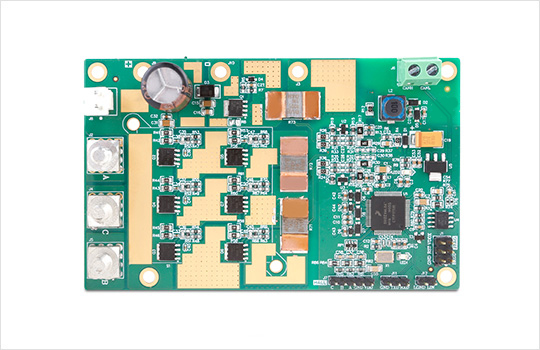

S12ZVM_Motor_EVB Rev.B

  • 支持基于单/双电阻采样的FOC控制方案

  • 支持无感方波控制方案

  • 支持有刷直流电机控制方案

  • MOS短路保护功能

  • 母线过压欠压保护、过流保护功能

  • 预留CAN/LIN/UART接口,便于调试,测试

  • 全新的方波启动算法,提升大惯量电机启动时间

  • 全新的方波高速算法,电机最高转速提升

  • 搭载顺/逆风启动算法,使电机适用于各种恶劣环境

  • 改进FOC启动控制算法,快速启动电机

  • 全新的FOC高速算法,电机最高转速提升

  • 完整的硬件设计资料,硬件设计指南

  • 完整的软件设计资料,软件算法指南
