• 24V/48V无刷电机控制方案

    高效驱动,高安全性

AMC-48x50-S32K是ZLG推出的三相直流无刷电机控制解决方案,使用Arm® Cortex®-M4F内核的S32K144作为主控,可以作为24V/48V系统下汽车冷却水泵、冷却风机、暖通鼓风机或电动自行车驱动电机等三相直流无刷电机的快速原型制作与演示。

  • 电气参数:14V-50V,最大支持1.5kW的电机;
  • 工作环境温度:-40 to 125℃;
  • 支持BLDC/PMSM;
  • 支持单电阻FOC、双电阻FOC;
  • 支持有感方波、无感方波;
  • 支持CAN/LIN/PWM/UART调速;
  • 主要器件均为汽车级;
  • FOC驱动,比方波驱动方式省电5%-20%;
  • 加减速快,超低噪音;
  • 可靠高速启动,零速启动;
  • 针对风机优化的顺逆风快速启动算法;
  • 过压、欠压、过流、堵转、缺相、空转等保护机制。

功能框图

S32K 是NXP推出的汽车级通用型MCU,它符合AEC-Q100规范、基于 32位Arm® Cortex®-M4F或Cortex®-M0+内核的一系列MCU,符合ISO2626 ASIL-B,适用于汽车和高可靠性工业应用。AMC-48x50-S32K使用的S32K144芯片,除常规MCU特性以外,还具有专门为电机控制优化设计的ADC/FTM/TRGMUX/PDB模块。其配合SBC、预驱、运放、电压部分及MOS桥,成为完整的电机控制硬件结构。



方案推荐主控

其他主控

产品推荐

序号器件名称型号厂家
1MCU主控S32K144NXP
2CAN收发器完整型号信息请联系我司销售获取NXP
3MOSFETON
4MOS预驱芯片MPS
5运放芯片ON
6DC-DCMPS

应用方向

HVAC鼓风机

发动机冷却风扇

雨刷系统

燃油泵或水泵等汽车应用

参考设计

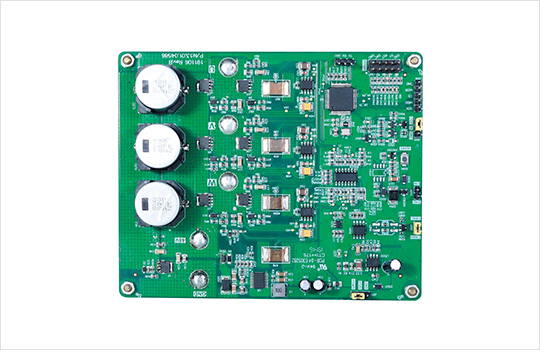

AMC-48x50-S32K-24

  • 电气参数:14V-50V,最大支持1.5kW的电机

  • 工作环境温度:-40 to 125℃

  • 支持BLDC/PMSM;

  • 支持单电阻FOC、双电阻FOC

  • 支持有感方波、无感方波

  • 支持CAN/LIN/PWM/UART调速

  • 主要器件均为汽车级

  • FOC驱动,比方波驱动方式省电5%-20%

  • 加减速快,超低噪音

  • 可靠高速启动,零速启动
