功能框图
基于车规级MCU的移相全桥拓扑车载DCDC，使用高低压隔离的控制方式，高速ADC实时采样输入输出电压和输入输出电流，实现高低压转换，同时可进行同步整流，提高效率。
方案推荐器件
新能源汽车中的纯电动汽车的电池一般可有高压动力电池和低压电池，而DCDC转换器就是将动力电池组高电压转换为恒定12V或24V低电压，既能给全车电器供电，又能给辅助蓄电池充电的设备。基于车规级MCU的车载DCDC解决方案，使用移相全桥拓扑并支持CAN节点控制。
- 带功能安全等级MCU
- 多路高精度ADC输入，实现电压电流等的实时检测
- 移相全桥控制与同步整流完美配合，极大地提高转换效率
- 可CAN总线对DCDC进行节点控制
- 通用软件库可在不同MCU之间进行移植
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | ||
|---|---|---|---|---|---|
| 1 | MCU主控 | 完整型号信息请联系我司销售获取 | NXP、GD等 |  |  |
| 2 | 移相全桥MOS管 | ON |  | ||
| 3 | 同步整流MOS管 | Nexperia |  | ||
| 4 | MOS管驱动 | ON | | ||
| 5 | 电流采样芯片 | ON | |||
| 6 | LDO | ON | |||
| 7 | CAN收发器 | NXP | | ||
应用方向
车载DCDC
主要应用
数字电源相关应用
扩展应用
参考设计

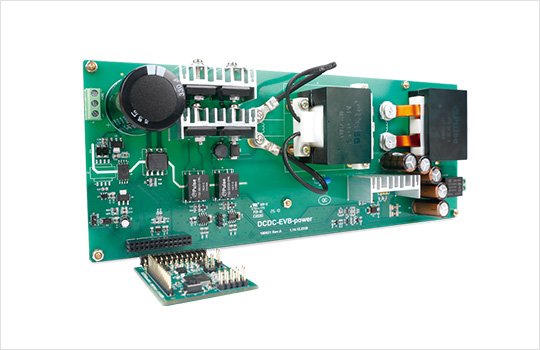

DCDC-EVB
器件选型均为汽车等级
安全隔离的电路设计
移相控制算法
电压模式控制算法
峰值电流控制算法
同步整流算法
完整的硬件设计参考资料
完整的软件设计参考资料
资料下载
用户手册
- 【用户手册】DCDC EVB用户手册 V1.01文件大小：1.65MB 更新日期：2023-05-12
