• 单相电机控制解决方案

    高集成单芯片,高效率驱动算法

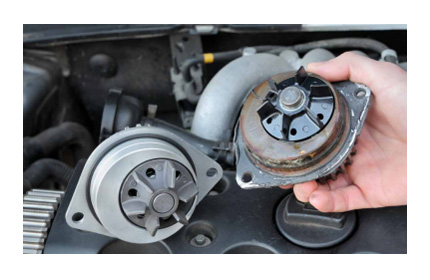

汽车单相水泵控制器解决方案采用S12ZVMB系列MCU,结合单个霍尔传感器,为汽车小功率有感单相直流无刷电机控制应用提供参考。

  • 符合AEC-Q100的电机专用芯片;
  • 单霍尔接口电路;
  • 单面放置器件;
  • 单线双向PWM调速、通讯及故障反馈;
  • FreeMASTER可视化调试/配置;
  • 静态电流小于3mA;
  • 工作温度-40°C 至 150°C;
  • 过压、欠压、过流等故障检测电路;
  • 堵转、空转、低速、过温等故障保护算法;
  • 可定制调速方式及协议;
  • 完整的软件/硬件设计参考。

功能框图

方案采用NXP的电机控制专用芯片S12ZVMB系列,该芯片集成了LDO、栅极驱动器、LIN物理层、高压输入IO,只需要搭配极少量外围器件,即可构建完整的单相直流无刷电机控制系统,是一个高集成度的单芯片解决方案。



方案推荐主控:

其他主控

产品推荐

序号器件名称型号厂家
1MCUS12ZVMBA6F0WLFNXP
2MOSFET完整型号信息请联系我司销售获取Nexperia

应用方向

HVAC鼓风机

发动机冷却风扇

雨刷系统

燃油泵或水泵等汽车应用

参考设计

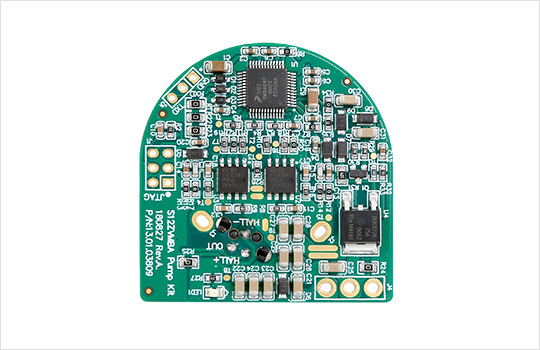

S12ZVMBA Pump Kit Rev.B

  • 无需外部电源芯片,集成电源管理模块为芯片内部、外部提供电源供应

  • 无需外部MOS驱动芯片, 集成的MOSFET 栅极驱动单元

  • 高压输入接口,PWM可通过LIN接口输入,无需外部电平转换电路

  • MCU的EVDD引脚可供电给霍尔传感器

  • 极少器件:4个H桥MOS ,实际采用两个Dual Die封装的N-MOS即可

    • 1个防反接MOS,可根据客户需要设计其他防反接电路
    • 1个霍尔传感器,用于采集电机转子位置
