• 助力车电机控制方案

    可靠大扭矩启动,单电阻无感FOC运行

高安全性和高效率是电动车/助力车控制器行业的不变追求。针对市场需求,立功科技推出电动车/助力车电机控制器方案,该方案硬件基于NXP符合ISO26262 功能安全ASIL-B等级的S32K系列芯片,搭配单电阻电流采样方式,软件采用霍尔有感启动,无感单电阻FOC运行,具有安全可靠、高效率、低成本的优势。

  • 电气参数:36V/48V,最大支持1.5kW的电机;
  • ISO26262 功能安全ASIL-B等级主控芯片;
  • 单电阻无感FOC控制算法;
  • 50N.m大扭矩稳定可靠启动;
  • 有感启动,无感运行;
  • 超静音控制、低转矩脉动控制技术;
  • 低发热,高效率;
  • 恒流恒功率控制技术;
  • 动态自检、静态自检功能;
  • MOS管保护、相间保护、堵转保护、霍尔缺相保护功能;
  • 过压、欠压、过流等软硬保护功能;
  • 完整的软件/硬件设计参考。

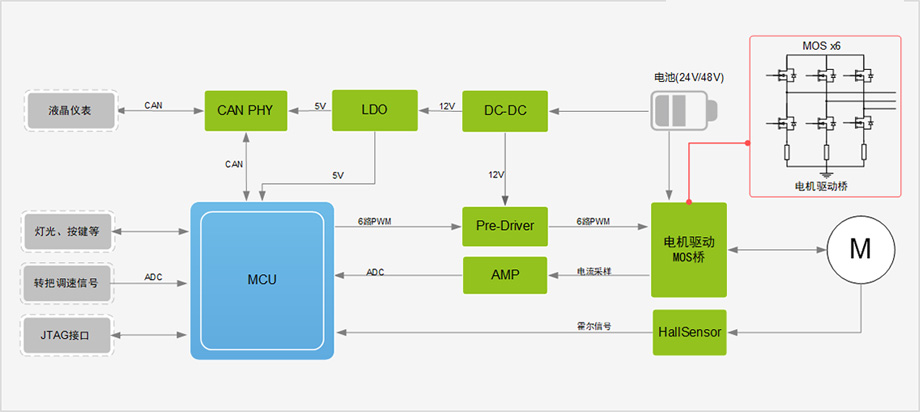

功能框图

S32K 是NXP推出的汽车级通用型MCU,它符合AEC-Q100规范、基于 32位Arm® Cortex®-M4F或Cortex®-M0+内核的一系列MCU,符合ISO2626 ASIL-B,适用于汽车和高可靠性工业应用。AMC-48x50-S32K使用的S32K144芯片,除常规MCU特性以外,还具有专门为电机控制优化设计的ADC/FTM/TRGMUX/PDB模块。其配合SBC、预驱、运放、电压部分及MOS桥,成为完整的电机控制硬件结构。



方案推荐主控:

其他主控:

产品推荐

序号器件名称型号厂家
1汽车MCUS32K144NXP
2CAN收发器完整型号信息请联系我司销售获取NXP
3MOSFETON
4MOS预驱芯片MPS
5运放芯片ON
6DC-DCMPS

应用方向

电动车

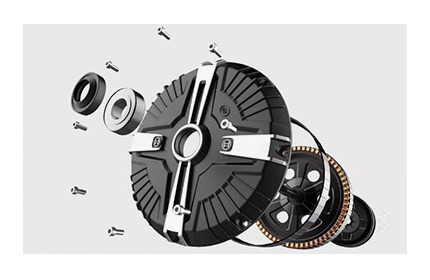

助力车

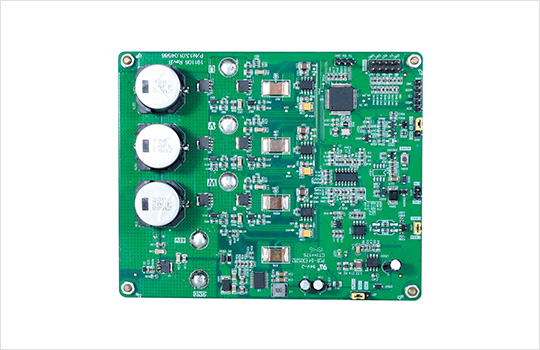

参考设计

AMC-48x50-S32K-24

  • 改进的霍尔正弦波启动算法,可在大负载情况下启动

  • 中高速运行时FOC驱动,比方波驱动方式省电5%-20%

资料下载
