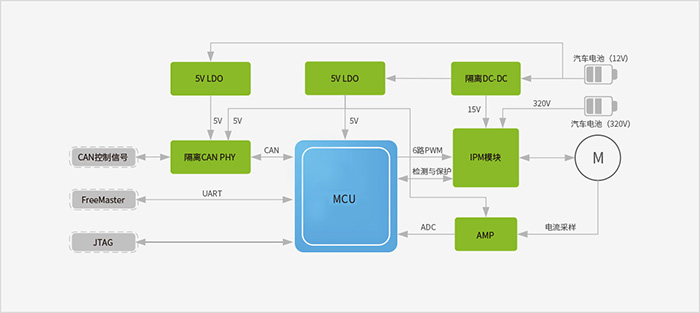

功能框图
方案采用ON的应用于高压负载的智能功率模块芯片NFVA35065L32,该芯片集成了自举电路二极管、温度传感器、IGBT栅极驱动器和IGBT,只需要搭配极少量外围器件,即可构建完整的电机驱动系统,是一个高集成度的集成解决方案。

立功科技推出基于汽车级MCU作为主控平台,实现FOC算法控制大功率空调压缩机。这是一款面向汽车空调压缩机控制应用的全套解决方案,搭载立功科技设计的电机控制算法和硬件,可以满足高压大功率空调压缩机设计的广泛要求。
该平台硬件上采用汽车级芯片,软件上采用改进的FOC算法,提高了启动时间和最高转速、高转速高精度等优点,具有过压、欠压、过流、过温等故障检测功能,在提供绝佳性能的同时,保证了产品的可靠性。
方案采用ON的应用于高压负载的智能功率模块芯片NFVA35065L32,该芯片集成了自举电路二极管、温度传感器、IGBT栅极驱动器和IGBT,只需要搭配极少量外围器件,即可构建完整的电机驱动系统,是一个高集成度的集成解决方案。
序号 | 器件名称 | 型号 | 厂家 | ||
---|---|---|---|---|---|
1 | MCU | 完整型号信息请联系我司销售获取 | NXP、GD等 | ![]() | ![]() |
2 | IPM | ON | ![]() | ||
3 | 隔离DC-DC | ON | |||
4 | 运放 | ON | |||
5 | 隔离CAN | NXP | ![]() | ||
6 | LDO | ON | ![]() |
电气参数:320V,2-5kW
工作环境温度:-40 to 125℃

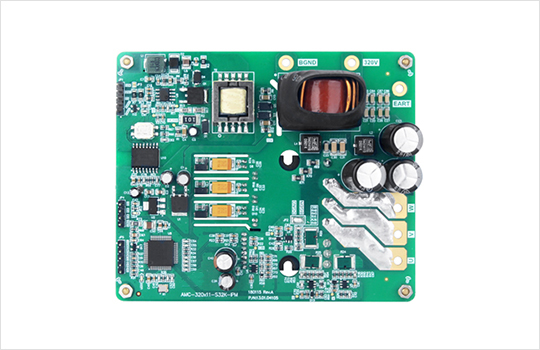

整套PCB/原理图参考设计
完善的FOC算法
大负载启动,快速稳定闭环
高速稳定算法,转速精度高,波动小
自动补偿算法
过压、欠压、过流、堵转、过温等保护机制
