近场通信 (NFC) 可提供类似于蓝牙和 WiFi 的短程通信,而且还能以与 RFID标签及非接触式智能卡非常相似的方式存储和传输数据。
NFC 是一种近距离技术,这意味着它只能在两个设备非常靠近或实际接触时发挥作用。当设备没有彼此靠近时,NFC 会处于休眠状态,因此不会在不应该的时候消耗电能或共享信息。
NTAG5是一个符合ISO/IEC 15693 和 NFC Forum Type 5 Tag标准的标签,标签内含EEPROM,SRAM及I2C主/从机接口及一些其他通用外围,具备更多的应用灵活性。

NXP NTAG5有三种工作模式:

NTAG 5升压:适用于微型设备的符合NFC Forum的I2C桥接器。

恩智浦NTAG 5升压缩小了NFC尺寸,同时增加了AES安全性,因此设计人员可以提供超紧凑型设备,适用于物联网、消费电子和工业应用。
它是符合NFC Forum标准的非接触式标签,可提供出色的读取范围,使小型设备能够与云以及其他基于NFC的设备(包括智能手机)进行交互。

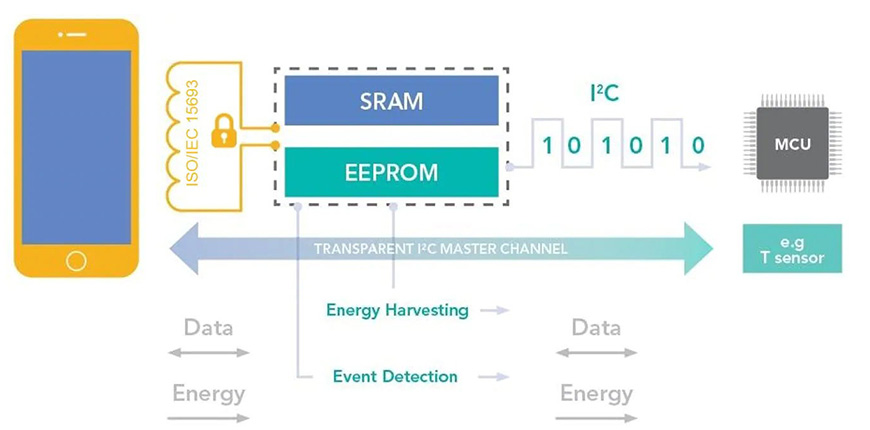

NTAG5链路:符合NFC Forum的I2C桥接器,面向按需物联网。

恩智浦的NTAG 5 链接使配备传感器系统的设计人员可以添加NFC接口和有线主机接口,可配置为I2C主/从机、脉冲宽度调制器(PWM)或通用I / O(GPIO)它的运行频率为13.56 MHz,是一个符合NFC Forum的非接触式标签,可由近距离的NFC设备和更长距离的符合ISO/IEC 15693的工业阅读器读取和写入。

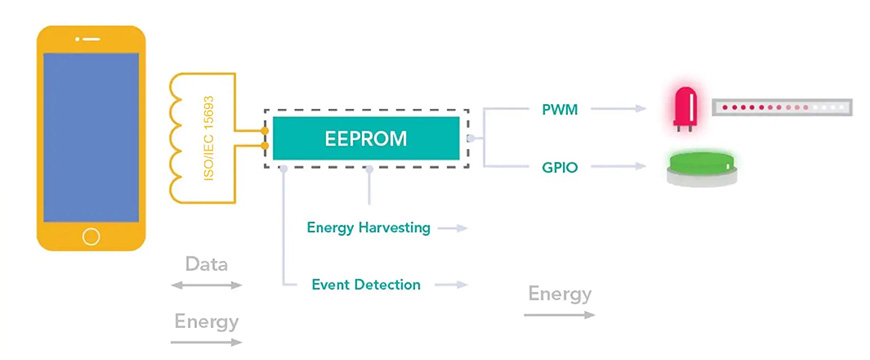

NTAG5开关: 符合NFC Forum的PWM通用IO桥接器,用于照明和游戏。

恩智浦的NTAG 5开关使设计人员在各种游戏和照明应用以及其他成本敏感型设计中无需使用MCU,而以更低的成本实现更多功能、连接和效率。它的工作频率为13.56 MHz,符合NFC Forum标准。它提供了读取范围双重性,具有双向通信链路,可在近距离内与NFC设备配合使用,并通过功能更强的工业读取器在更长的范围内提供,这使得它可以在工厂中自动校准和参数化。轻松配置支持一系列控制功能,板载独创性检查使用户可以验证最终产品的真实性。

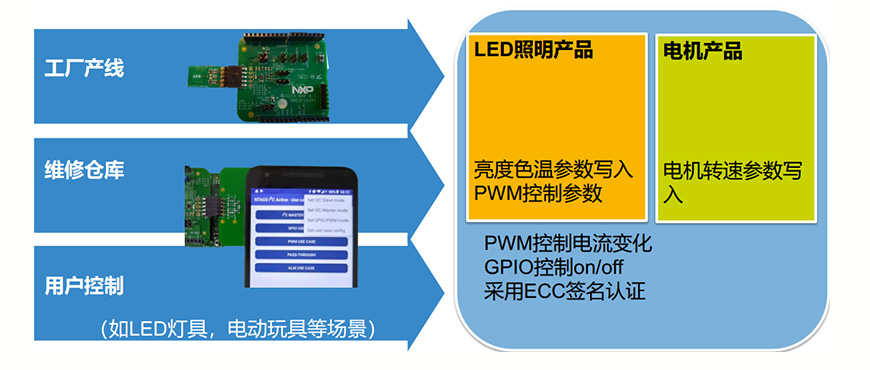

PWM脉宽技术广泛用于LED灯和电机控制领域

选型表下载
型号封装类型EEPROM(bytes)I2CAES
NTP53121G0JHKZXQFN16link2048YN
NTP53121G0JTTZTSSOP16link2048YN
NTP53121G0JTZSO8link2048YN
NTP53121G0FUAVWaferlink2048YN
NTP53321G0JHKZXQFN16link2048YY
NTP53321G0JTTZTSSOP16link2048YY
NTP53321G0JTZSO8link2048YY
NTP53321G0FUAVWaveferlinkNDANDANDA
NTA53321G0FHKZXQFN16boost2048YY
NTA53321G0FTTZTSSOP16boost2048YY
NTA53321G0FUAVWaferboostNDANDANDA
NTP52101G0JHKZXQFN16GPIO512NN
NTP52101G0JTTZTSSOP16GPIO512NN
NTP52101G0JTZSO8GPIO512NN
NTP52101G0FUAVWaferGPIONDANDANDA

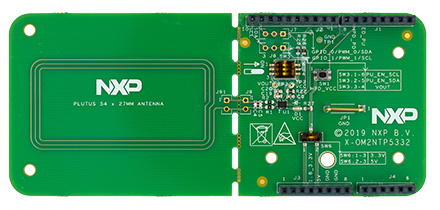

开发板型号

  • OM2NTP5332

支持芯片

  • NTAG 5 link/switch
